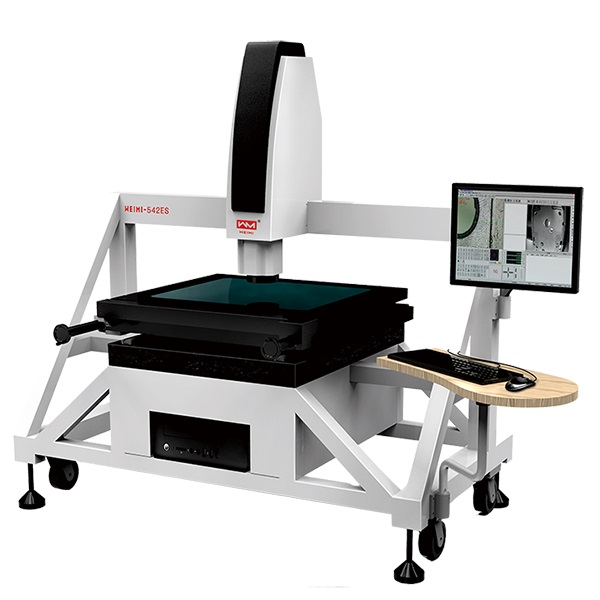

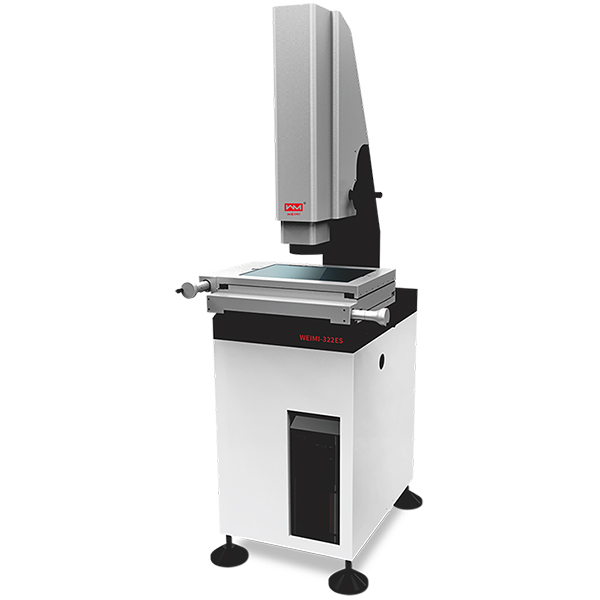

二次元手动影像测量仪Weimi ES系列

产品型号:Weimi ES系列二次元手动影像测量仪

适用场景:机械、电子、手机、汽车、模切、电路板、模具、注塑、五金、橡胶、低压电器、磁性材料接插件、连接器等行业

产品描述:手动影像测量仪Weimi ES系列,多角度多区灯、保证产品特殊位置的准确抓取,有效地提高了测试精度;软件控制灯光,设备无任何开关,可有效节省售后成本;三层大理石工作台设计、配合精密直线导轨、长久使用不会变形,有效保证极高的机械精度.....

产品详情

仪器特点:


半自动影像测量仪,手动影像测量仪,二次元手动影像仪,非标定制自动测量设备,可定制显示屏自动检测机,模切全自动检测机,手机玻璃自动检测机等


■ 高精度大理石底座、保证拥有极高的稳定性及刚性

■ 三层大理石工作台设计、配合精密直线导轨、长久使用不会变形,有效保证极高的机械精度

■ 高品质光学系统和高分辨率CCD,确保拥有高品质的测量画面

■ 三环八区LED环形表面冷光源及轮廓光源、避免灯光发热而影响精密产品的变形

■ 多角度多区灯、保证产品特殊位置的准确抓取,有效地提高了测试精度,软件控制灯光,设备无任何开关,可有效节省售后成本

■ 配置自主研发weimiDD/weimi10全自动变倍镜头,变换倍率无须校正,有效的避免了测试的人为误差

■ 自主研发影像测量仪软件、功能强大、操作简单

■ 适用于:机械、电子、手机、汽车、模切、电路板、模具、注塑、五金、橡胶、低压电器、磁性材料接插件、连接器等行业


设备技术参数


型号WEIMI212ESWEIMI322ESWEIMI432ESWEIMI542ESWEIMI652ESWEIMI762ES
外型尺寸   L*W*H(mm)610*510*1720710*510*1720910*710*17201385*1025*17501485*1125*17501585*1225*1750
测量范围(mm)X200300400500600700
Y100200300400500600
Z200200200200200200
工作台(mm)工作台面360*260460*360560*560660*560760*660860*760
材质00级大理石&QT500球墨铸铁/V型交叉导轨
玻璃尺寸260*160360*260460*360560*460660*560760*660

承重kg35(可定制)
总重量(kg)160260360500650750
影像测量及测量系统CCDweimi10   1/3寸彩色高分辨率摄像机 520TV线(可选配)
变焦物镜自主研发weimiDD全自动变倍镜头
视频放大倍率30-225X
物方视场10.6-1.6mm
工作距离90mm
线性精度(um)X/Y精度≤3+L/200   Z精度≤5+L/200("L"指被测物体长度,单位mm)
重复精度(mm)≤0.003
定位精度(mm)0.001
照明LED表面光及下光源,亮度可调
温湿度温度范围:15-30°C,相对温度:20-80%(非冷凝)
电源220V±10%(AC)   50HZ
机器功率(w)400400400500500500
